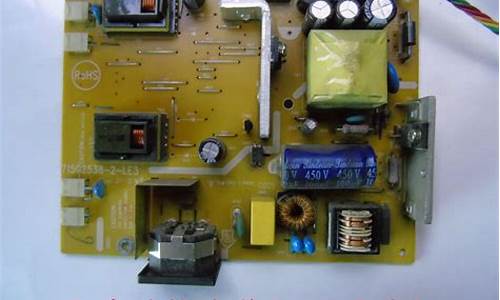

led电源板维修-led电源板不通电常见故障维修

方法：

①→在实际检测中,建议在主电源输出的各组电压上均接上相应的假负载,这样即可以准确地判断主电源的工作状态,还可以避免部分电源因十12V(或十5V)空载而不工作这一情况出现。

②→强制开机:在单独检修电源板时,应先找到电源板上的开/关机控制端,通常标注为:0N/0FF、STB、P0W或PWR..0/F等,然后通过一只1KΩ~

3.3.2KΩ的电阻与十5VS(或十5VSB)端相连,让开关电源各电路全部进入工作状态。对于大部分液晶彩电的电源而言,由于彩用的是高电平开机,故彩用上述方法均能强制开机,但有少数开关电源.

4._用低电平开机方式,这时用导线将电源板上的开/关端地短接即可。

led驱动电源坏了如何修

led47r5200poe电源板烧保险解决方法如下：

1、检查其他部件是否有损坏：除了保险丝以外，还需要检查其他部件是否有损坏，例如电容、二极管等。其他部件也有损坏，需要更换这些部件。

2、更换保险丝：只是保险丝烧坏，可更换同样规格的保险丝。但是需要注意，保险丝多次烧坏，是电源板存在其他问题，需要进一步检查和维修。

LED 5V 40A开关电源维修的问题

查看驱动板，如果有明显烧毁痕迹，应首先考虑更换元器件，例如前级电路中的保险管和整流桥，这两个元器件是容易被浪涌电压和浪涌电流损坏的元器件。

大多数的LED驱动电路都是采用反激式开关电源，也就是图中的驱动方式，开关管是很重要的元器件，用万用表笔调至报警档，测量其漏极和源极之间、栅极和源极是否被击穿，如被击穿将其更换

如果输出电压不稳定，有可能是反馈回路和开关电路出现问题，查看开关驱动IC、光耦和TL431稳压IC是否导通损坏，如果损坏考虑将其更换。如果驱动板烧毁太厉害，将考虑更换驱动板，PCB板线路损坏将没有维修的必要。

1、电池灯闪烁

电池灯闪烁；这很可能是因为电池电压太低或未连接电池造成的，这时需要检查UPS电池部分，连接好电池，若电池损坏，更换电池。

2、UPS输入断路器开路

市电正常，UPS电源不入市电；这种情况是UPS输入断路器开路了，只需手动使断路器复位即可。

3、电池充电不足

电池放电时间短；那是电池充电不足了，请马上充电，保持UPS电源持续接通市电3小时以上。

4、按开机键时间太短

开机键按下后,UPS电源不能启动；这是你按开机键时间太短了，请按开机键持续1秒以上启动UPS。

　首先应观察电源保险管是否损坏。如保险管损坏，不能急于更换，必须要先检查电源是否存在短路现象。方法：用万用表的电阻挡测试电源保险管后的交流端(测试点一)，其正常电阻应在数十千欧姆以上，如电阻为零，则说明电源存在交流短路现象。另外，我们还应重点检查电源的交流滤波电容是否损坏；同时如果有压敏电阻的话，还应检查这一电阻。

如上述测试结果正常，我们接着应检测电源的四个整流二极管(测试点二)。在正常状态下，二极管的正向电阻为数k(用万用表×1k挡测试)，反向电阻接近无穷大。如发现测试结果不正常，则需更换。顺着排查下来，接着要做的是测试电源的直流电阻这一部位(测试点三)，其正常电阻也在数k，如电阻为零，则说明存在直流短路。造成直流短路的原因比较多，像滤波电容短路性损坏、电源振荡管损坏，振荡集成块及外围电路部分损坏都可能造成短路现象。在此，需要说明的是在更换电源振荡管之前，必须确定振荡集成块及外围电路正常，否则会造成电源管的再次损坏。

排除了开关电源上述问题后，说明故障大多存在于振荡控制电路、采样反馈电路或负载上。这时，我们应先检查振荡集成块的供电电路是否正常(测试点四)，其正常的电压应该在10V左右(特别提醒：由于测试电压应在通电情况下进行，而电源板上有高压的市电，因此要特别注意人身安全，不可尝试直接触摸电源的任何部分)。

如该点无电压或电压很低，首先要检查降压电阻是否损坏；其次再检查振荡集成块和其外部的供电电路是否正常。如外围电路未发现故障，建议更换振荡集成块。当然，有时候电源不能正常输出电压也有可能是由于负载短路使电源保护造成的。对这款电源而言，我们只须将输出线拔除，检查输出电压是否正常(测试点五)，即可确定故障部位。前面的故障排除后，最后还应该检查反馈电路部分，一般来说这部分故障主要集中在光电耦合器和其放大电路上，要特别注意。
