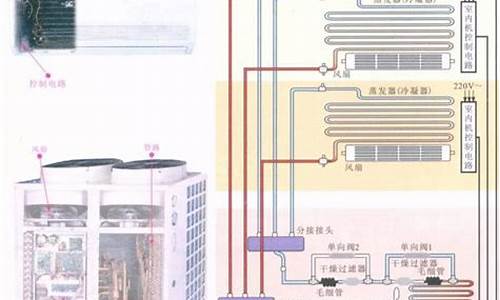

中央空调结构设计-中央空调结构图解 示意图

一、施工图的图样

1、设计、施工说明；

2、图例、设备材料表；

3、平面图；

4、详图；

5、系统图；

6、流程图；

二、设计施工说明

1、设计说明；

2、设计概况；

3、设计参数；冷热源情况；

4、冷热媒参数；

5、空调冷热负荷及负荷指标；

6、水系统总阻力；

7、系统形式和控制方法。

三、施工说明：

1、使用管道、阀门附件、保温等的材料，系统工作压力和试压要求；

2、施工安装要求及注意事项；管道容器的试压和冲洗等；

3、标准图集的采用。

4、图例。图例是用表格的形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。

四、设备材料表

设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求等。

五、平面图

1、建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称；

2、风管平面为双线风管、空调水管平面为单线水管；

3、平面图上标注风管水管规格、标高及及定位尺寸；

4、各类空调、通风设备和附件的平面位置；

5、设备、附件、立管的编号。

六、系统图

1、小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影绘制；

2、系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号、管道标高。

七、系统原理图：

大型空调系统，系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及立管、设备编号。

八、大样图

1、通风、空调、制冷机房大样图：绘出通风、空调、制冷设备的轮廓位置及编号，注明设备和基础距墙或轴线的尺寸；连接设备的风管、水管的位置走向；注明尺寸、标高、管径。

2、通风、空调剖面图：风管或管道与设备交叉复杂的部位，应绘制平面图。绘出风管、水管、设备等的尺寸、标高、气、水流方向以及与建筑梁、板柱及地面的尺寸关系。

3、通风、空调、制冷机房剖面图：绘出对应于机房平面图的设备、设备基础的竖向尺寸标高。标注连接设备的管道尺寸；设备编号

4.零部件的制作详图，施工安装使用的标准图。

九、阅读工程施工图的一般程序

1、看图纸目录及标题栏。了解工程名称项目内容、设计日期、工程全部图纸数量、图纸编号等。

2、看总设计说明。了解工程总体概况及设计依据，了解图纸中未能表达清楚的各有关事项。如冷源、冷量、系统形式、管材附件使用要求、管路敷设方式和施工要求，图例符号，施工时应注意的事项等。

3、看面布置图。平面布置图看图顺序为：底层→楼层→屋面→地下室→大样图

4、看系统图。系统图或流程图看图顺序为：

冷热源→供回水水加压装置→供水干管→空气处理设备→回水管→水系统控制附件→仪表附件→管道标高

冷热源→冷却水加压装置→冷却水供水管→冷却塔→冷却水回水管→仪表附件→管道标高

送风系统进风口→加压风机→加压风道→送风口→风管附件

排风系统出风口→排风机→排风道→室内排风口→风管附件

系统图一般和平面图对照阅读，要求了解系统编号，管道的来龙去脉，管径、管道标高、设备附件的连接情况；立管上设备附件的连接数量和种类。了解给空调管道在土建工程中的空间位置，建筑装饰所需的空间。统计系统图上设备、附件的数量，管线的长度作为暖通工程预算和材料采购的依据。

5、看安装大样图。大样图看图顺序为：

设备平面布置图→基础平面图→剖面图→流程图

6、看设备材料表。设备材料表提供了该工程所使用的主要设备、材料的型号、规格和数量，是编制工程预算，编制购置主要设备、材料计划的重要参考资料。

中央空调下出风口好吗？材料选择以及安装注意

风系统相对难一些。负荷可以套用公式，把维护结构的保温系数，阳光直射角度，室内人员及设备散热量各种参数考虑准确就不会出问题，许多单位用冷热负荷指标直接用经验值设计末端设备运行效果也不错，因为末端参数本身就有很大的弹性。水系统设计，因为泵和主机设备选型的时候，行业内的通行做法就是放量，设计院放量尤为厉害，所以保证了水系统不会出大问题。

风系统设计的难度在于沿程阻力和局部阻力的考虑往往估计不到日后施工过程重的变动，不同管径风管的比摩阻相差很大，需下大功夫做风系统设计。

中央空调和普通的立式空调或者挂式空调不一样，因为它们结构设计有一定的特殊，所以在使用和安装维护保养操作的过程中，应该注意的地方也比较多，今天为大家推荐的就是关于中央空调出风口的设计，包括方向材料的选择以及安装注意。由此入手可以得知，一般来说都不建议大家选择中央空调下出风口，因为它们只适合吊顶比较低或者是装修比较简陋的房间，不仅会影响到后期的制冷和制热效果，还不适合达到令我们满意的居住体验。

一、中央空调下出风口好吗

中央空调下出风不好，侧吹比较好，适用于简装修，低吊顶的房间，出风是平吹的，不会直接吹人，体感舒适。比如家庭，宾馆，多为侧?吹的。?下吹，需要的吊顶空间高，但下吹口会直接吹到一个地方，不方便调节。效果要比侧吹的好些。

　　二、中央空调出风口材料选择以及安装注意

首先是比较美观的木质材料：它在质感上比较好，与木质的装修风格更能融合在一起，提升装修的档次。但不足的是冬天取暖时，容易与不使用时形成温差，导致木质材料开裂、变形。

其次是普遍使用的铝合金材料：它的价格适中，但性价比较高，是大多数人家出风口的首选材料。如果保温没做好、送风温度低、风量小，在夏季制冷时，出风口易结露，所以施工时一定要按照规范进行安装。

最后是比较新型的ABS材料：它是一种树脂材料，不易出现变形、结露等情况，并且可供选择的颜色也比较多。但价格上会比较贵，一般选用的家庭较少。

所以一般人家选用的都是铝合金材料，若不想出现结露的现象，那么在安装的时候一定要按照规范做。那么安装时需注意哪些呢?

第一，与室内装修同时进行，中央空调的出风口宽度可定，但长度会跟随实际情况而变。

第二，虽说中央空调与装修同步，但也要在墙面刷漆前安装完，以免弄花墙壁，还能将风口与墙面间的缝隙填满，使其与墙面更紧密。

第三，安装灯时，尽量不要安装在风口处，避免阻挡热气流的散发，从而影响到中央空调的制热效果。

第四，冬天取暖时，横向的百叶最好是调整成45度角，这样制热的效果更好。

第五，定期清洗出风口处的污垢是一定要做的，避免影响温度与美观。

通过上文可以得知，在设计中央空调出风口的时候，一般来说都不建议大家选择中央空调下出风口，更加合理可靠的建议是设计一个中央空调侧出风口，因为相对来说下出风口更加适合层高比较低，比如吊顶比较低的房间，会影响到我们的居住效果，除此之外，中央空调出风口材料方面选择以及安装注意事项也是比较多的，在一定程度上它们就决定了整体视觉上面是不是美观，或者后期是不是绿色环保性能牢靠。
