电视机原理与维修教程-电视机原理

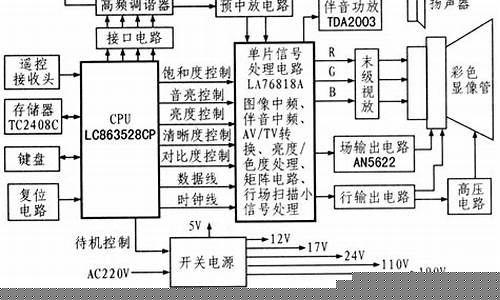

电视机是一部很复杂的机器。尤其是现在才生产的电视，那更是集成度很的收视设备，有的整个机器包括微处理器就只有一片集成电路。就原理上讲，电视机大致可包括如下几个部分：　1、电源。电源是整个电视机最重要的部分，它担负着为整个电视机各个部分提供能量的重任。它的工作流程是首先把220伏交流电转换为约300伏的直流电供开关电源工作；而开关电源则是把整流后的300伏直流电转换为几种电压：正110伏电压供行输出级使用；正26伏供场输出级使用；正19伏供伴音电路使用。正19伏电压还要经过稳压电路输出正12伏，供高频头、信号处理集成电路使用；还要输出正5伏电压供微处理器使用。正110伏电压还要经过降压、稳压电路输出正33伏电压，供高频头选台使用。　2、高频头。高频头是电视信号进入电视机的大门。从天线上或有线电视终端盒送入的电视信号首选进入高频头，经过高频头的处理选出我们所需要的电视信号并把它变为电视机容易放大的中频信号并输送给中频放大电路。高频头坏了，电视机不会接收电视信号，当然也不会产生图像。但的较强的澡波点。　3、中频放大电路。中频放大电路把高频头送出的我们所需要的中频电视信号放大到一定的幅度，并把图像信号和伴音信号分开送出，图像信号送往视频（即图像）放大器进行放大，放大的图像信号加在显像管上，使之显示出我们所要看的图像信号；伴音信号送往音频功率放大器，并推动扬声器（喇叭）放出声音。　中频放大器和视频放大器的电路目前都是集中一块集成电路中的，例如常用的LA7680、LA7685等。由高频头输出的中频电视信号送给它后，它会把图像信号直接送给显像管；把伴音信号送给伴音功放电路。另外，这块集成电路还要输出场、行振荡信号，并送给相应的放大电路。　4、行输出电路。把由集成电路送给的行振荡信号进行放大，并经过行输出变压器产行显像管所需要的各种电压。行输出电路的用途有以下几个：　A、输出高压、高频脉冲电压，送往行偏转线圈，由偏转线圈形成锯齿波电压，使电子束作水平运动，在显像管的屏幕上形成水平亮线；　B、输出直流25000伏高压，供给显像管阳极，使显像管的阳极具有吸引由阴极发射出的电子的作用，能够使显像管发出光栅；　C、输出消隐电压，主要目的是消除场、行扫描电子束由左到右扫描返回时的回扫亮线。　D、输出180伏电压，供视放管工作。　E、输出6.3伏灯丝电压，为显像管灯丝加热，并烘烤显像管的阴极，使阴极能够发射电子。　G、输出约数千伏电压，作为显像管聚焦电压。没有聚焦电压，图像就会模糊不清。　H、输出约500伏电压，作为显像管的加速电压。没有加速电压，显像管不能发光。　5、场输出电路。场输出电路的主要作用是为场偏转线圈提供场锯齿波电压，使显像管的电子扫描线由上而下的运动。这一部分坏了，显像管所显示的只是一条水平亮线。　6、视频放大电路。视频放大电路大都在显像管的尾座上，由三至五只管子组成，也有是一片集成电路，其工作原理是一样的。任务是把由集成电路送出的视频信号进行放大，并送往显像管显示出图像。视频放大电路坏了，显像管只能显示出干净的光栅，没有图像，但会有电视台的声音。其中某一只管子坏了，会造成图像的缺色。　另外，电视机内还有其他一些，例如保险丝、消磁电路等。保险丝是作为整个电视机保险用的，它若断了，整机不会通电，会造成开不开机。消磁电路含一个消磁电阻、一个消磁线圈。消磁线圈安放在显像管上，一般情况下不会坏，易坏的是消磁电阻。消磁电路坏了，时间短时，不会有什么影响，但时间长了显像管上会出现杂乱的彩色斑块，或显示的颜色不正常。

电视的物理原理

电视机电路原理

电视机电路原理主要分为三大部分：

1、接收部分：接收部分主要由天线、放大器、调谐器、解调器等组成，它们的作用是接收电视信号，并将其转换为可以被显示器识别的信号。

2、显示部分：显示部分主要由显示器、控制器、调节器等组成，它们的作用是将接收到的信号转换为可以显示在屏幕上的图像。

3、控制部分：控制部分主要由遥控器、电路板等组成，它们的作用是控制电视机的各种功能，如调节音量、调节亮度等。

电视机工作原理是什么 电视机如何选购

这里面的物理知识太多了,我肯定也说不全,现在把能想到的都列在下面吧：

1、电视机的天线：天线接收空中的电磁波,属于电磁波信号在导体产生感应电流的现象；

2、电视机的高频头：高频头将调制信号从高频信号中分离出来,属于波的合成与分解的现象；

3、功放电路：功放电路将微弱的音视频信号放大,属于半导体三极管的电流放大功能的应用；

4、显像管的发射枪：发射枪在高电压和作用下,放出阴极射线(高速电子流),属于受激辐射现象(导体中的原子核外的电子获得能量,脱离原子核的束缚,发射出来)；

5、显像管的偏转电极：阴极射线在偏转电极的作用下改变方向,属于电场对带电粒子的作用现象；

6、显像管发光：属于荧光物质受到电子激发的发光现象；

7、音量和亮度等控制：属于改变电阻的大小从而改变电流大小的应用.

还有很多吧,我还没有想好,希望楼主自己努力,应当还能找到很多物理知识的应用.

电视机的显示原理是什么？

人们的生活水平是随着时代不断的提高的，而生活水平的提高体现在物质上。过去人们的娱乐方式是去看京剧看戏剧，电视机的诞生让人们多了一项娱乐项目。电视机是一种可以在家里观看新闻和**的设备，现在已经非常的普及了，大部分的家庭都安装了电视机。但是，大家对电视机的工作原理有多少了解呢?下面，小编为大家介绍电视机的工作原理。

　　一、电视机的工作原理

电视机是一种利用电子技术和设备传送作为基础的，显示活动图像的画面以及音频信号的设备。电视机也被称之为电视接收机，是一种现代的广播视频和通信的工具，主要用于传媒。电视机是英国人发明的，是在1925年的时候发明。它的原理是利用电信号承载图像和音频，将活动影像转化成信号进行播放。电视机主要是利用人眼视觉的残留效应进行显现的，属于一帧帧进行渐变的图像。

　　二、电视机如何选购

1、电视机要根据自己家大厅的大小和人口进行选择，最好选择挂历式液晶电视，比较节省空间。

2、买电视最好不要买台式，因为台式电视机比较重，占空间。买液晶电视机也要买一些高清的，如果电视机不高清会影响观影。

3、在购买电视时，要了解一下电视机的动画反映时间，买的时候要亲自尝试一下。因为现在很多电视机很容易出现问题，在购买的时候就要了解电视机的动画播放效果。这样可以避免日后的维修问题。

4、购买电视机不需要太过在乎品牌，因为有些国产品牌的电视机也是非常的好的。买电视机的时候，要学会看参数，一般的电视机会有参数介绍的，要了解一下电视机的参数，一般要了解的是电视机的像素和材质。通过这些可以看出电视机的好坏，最后要是价格，价格最好不要低于2000元，也不要高于5000元，一般两千多的电视就非常好了。

以上，就是电视机的工作原理。现在大多数的电视机已经开始使用机顶盒，天线电视机已经逐渐的被人淘汰。电视机的功能主要是给人观影的，电视机属于传媒工具的一种，有非常多的内容可以观看。但是电视机的选购是很重要的，市面上电视机品牌很多，最好的是液晶电视机，这种电视可以使用无线网络，除了可以上网看**之外，还可以学习。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：，就能免费领取哦~

电视机的原理及维修方法

电视是根据人的视觉暂留的生理特性而研发的。电视以每秒24的速度播放的。所以会感觉到画面是连续的。

现在说电视的显示原理是非常笼统的提法了，因为显像管电视，液晶电视、等离子电视它们的显示原理是各不相同的。要具体说明各种电视的显示原理是非常复杂的，以下是很简单的概要。

显像管电视：通过行场扫描电路将调制到显像管阴极的模拟视频信号以电子流的方式轰击荧光屏，荧光屏发出对应亮度、颜色的光点形成图像。

液晶电视：通过AD转换将模拟视频信号转换为数字信号，处理后再转换为模拟信号去控制液晶分子的扭角，而扭角的大小决定了通过液晶分子的光线强度，从而在液晶屏上显示出图像。

等离子电视：通过AD转换将模拟视频信号转换为数字信号，处理后直接控制等离子屏上像素的亮灭，从而在等离子屏上显示出图像。

电视机的原理及维修方法

电视机是一种广泛使用的家庭娱乐设备，它的原理是利用电子显像的技术将图像信号转换为图像，然后通过光学成像的方式投射到屏幕上。电视机的主要组成部分包括图像处理器、电视机管、电视机芯片和声音处理器等。

电视机出现故障后，我们可以采取以下维修方法来解决问题：

1.检查电源线：电视机无法启动时，可以首先检查电视机的电源线是否损坏或拔出。

2.检查电视机管：如果电视机屏幕出现黑屏或图像显示出现问题，可以尝试更换电视机管。

3.更换图像处理器：如果电视机出现图像失真或变形等问题，可能是图像处理器损坏，需要更换。

4.检查芯片：如果声音出现问题，可能是电视机芯片损坏，需要更换。

以上是电视机维修的一些常见方法，但在进行维修前我们需要注意安全，尤其是在拆开电视机时要注意避免触电风险。同时，如果不是技术专业人员，最好不要自行进行电视机维修，以免引起更大的问题。
