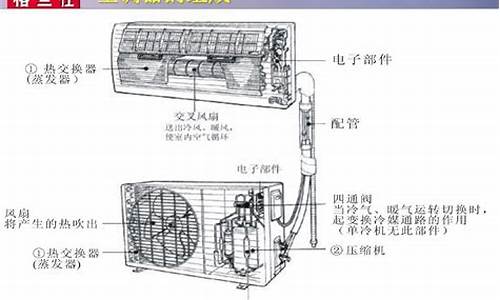

空调结构组成-空调结构组成部分图解

1、空调内部结构由压缩机、冷凝器、蒸发器、四通阀、单向阀毛细管组件组成。压缩机:空调压缩机规定的一齿容积的工作过程。阴螺丝、阳螺丝转到遇到对方气体被压缩的一侧，这一侧叫作高压区；取而代之的是，螺钉相互远离，齿之间的体积膨胀，处于吸入阶段，称为低压区。这两个区域由外螺纹和外螺纹齿面之间的接触线分开。可以近似地认为，两个螺钉的轴线所在的平面是高压区和低压区之间的界面。

2、冷凝器、压缩机吸入来自蒸发器工作介质的低压蒸汽，经加压后进入冷凝器，冷高压的液体在冷凝器中冷凝，经节流阀节流，成为低压液体，进入蒸发器，蒸发器中的热量蒸发而成为低压蒸汽，从而完成制冷循环。在某些应用中，气体必须通过一根长管(通常盘绕成螺线管)才能让热量散失到周围的空气中，而铜等导热金属经常被用来输送蒸汽。为了提高冷凝器的效率，经常在管道上增加散热器来加速散热。散热器是由导热良好的金属制成的平板。

3、蒸发器:蒸发器是室内机内部，由管道组成，上面覆盖有翅片。通过加热从溶液中浓缩或分离颗粒的装置。它主要由加热室和蒸发室两部分组成。加热室提供液体蒸发所需的热量，使其沸腾并蒸发；蒸发室将气相和液相完全分离。加热室内产生的蒸汽有大量液体泡沫。到达蒸发室的较大空间后，液体可通过自身冷凝或消泡剂的作用与蒸汽分离。

4、四通阀:四通阀，液压阀术语，是一种带有四个油口的控制阀。四通阀是制冷设备中不可缺少的部件，其工作原理是当电源为电磁线圈时，先导阀右侧的压缩弹簧带动她左移，高压气体进入右侧活塞腔后经过毛细管(1)，另一方面，左侧活塞腔内的气体排出，由于活塞两端存在压力差，活塞和滑阀向左移动， 排气管与室外机相连，另外两根管相连形成制冷循环。

5、毛细管组件:毛细管组件包括毛细管和单向阀。止回阀广泛应用于空调室外机。它由辅助毛细管和止回阀组成。不同类型的空调机器的止回阀组件基本相同。止回阀上有一个箭头，表示流体只能沿箭头方向流动，相反方向停止流动，只能通过辅助毛细管。止回阀总成它安装在室外机的后下方，通常用黑色的减震块包裹，用沥青包裹的作用是消音。止回阀组件仅在空调制热、制冷过程中止回阀组件不起作用。单向阀组件在制热时的作用是增加制冷剂的流动阻力，降低制冷剂的流速，使室外机内的制冷剂充分蒸发，将压缩机排出的制冷剂气体变成制冷剂液体，提高空调的制热效果。

空调的组成结构有哪些空调的工作原理是什么

空调主要有三个部分，分别是制冷系统、风路系统、电气系统。制冷系统中有过滤器、压缩机、制冷剂、冷凝器等组建;风路系统中主要有离心风、机轴流风机设备，起到加快热交换的作用;电气系统中主要有电容器、加热器、电动机等组件，使空调正常运行。

空调不制热什么原因?

1、室外温度过低导致结霜。

冬天室外温度都会偏低，如果太低了会导致空调无法正常进入工作状态，比如室外温度已经低于零下十五度，那么变频空调就会停止制热，因为它已经不能正常化霜了。

解决办法：寻找合适的工具来给空调清理它身上的霜即可。

2、过滤网灰尘过多。

如果很久不清洁过滤网，会导致过滤网堆积的灰尘过多，导致出风口的风量变小，会让你感觉不到热量，以至于认为制不了热了，夏季使用空调制冷时没有冷气吹出也有可能是这个原因。

解决办法：首先小心将空调的过滤网拆下来，仔细清洗干净后，晾干再装回去。如果还是不制热，也可以请师傅来深度清洁一下看看，即使还是不能制热，深度清洁也可以帮助减少细菌。

您也可以给空调来个深度清洁，来看看推荐的空调清洗剂：

3、缺少氟利昂。

空调的制冷制热主要靠的是氟利昂，有时候使用过久了，氟利昂就会耗尽，这个时候就无法制热(冷)了。

解决办法：请专业人士上门为空调添加氟利昂即可。

如果空调是因为故障无法制热且无法修复，建议你重新购买。选购时一定要注意，大品牌，质量和售后都有保障，例如格力：

4、止逆阀或四通阀出现故障。

如果你家的空调是热泵型的，那么制不了热有可能是止逆阀或四通阀出现问题，因为这两个阀门会直接影响空调的制热(冷)效果。

解决办法：让专门人士上门维修或更换止逆阀或四通阀即可。

空调外机结构

空调现在已经成为我们必不可少的家用电器，夏天需要制冷，冬天需要制热。接下来小编就给大家介绍一下空调的组成结构有哪些、空调的工作原理是什么。

一、空调的组成结构

空调的结构包括：压缩机，冷凝器，蒸发器，四通阀，单向阀毛细管组件等。

压缩机

空调压缩机中所指定的一个齿间容积对的工作过程。阴螺杆、阳螺杆转向互相迎合一侧的气体受压缩，这一侧面称为高压区;相反，螺杆转向彼此背离的一侧面，齿间容积在扩大并处在吸气阶段，称为低压区。这两个区域被阴螺杆、阳螺杆齿面间的接触线分隔开。可以近似地认为：两螺杆轴线所在平面是高、低压力区的分界面。

压缩制冷剂(例如氟利昂)变成液态。然后利用液态在常压下变气态时的吸热现象制冷。

空气密度是很小的。你拿根打针用的针管。抽满一针管空气，用手堵住出气口，推动针管就是在压缩空气了。用针管就可以把气体压缩三分之一的体积。

冷凝器

压缩机吸入从蒸发器出来的较低压力的工质蒸汽，使之压力升高后送入冷凝器，在冷凝器中冷凝成压力较高的液体，经节流阀节流后，成为压力较低的液体后，送入蒸发器，在蒸发器中吸热蒸发而成为压力较低的蒸汽，从而完成制冷循环。对某些应用来说，气体必须通过一根长长的管子(通常盘成螺线管)，以便让热量散失到四周的空气中，铜之类的导热金属常用于输送蒸气。为提高冷凝器的效率经常在管道上附加散热片以加速散热。散热片是用良导热金属制成的平板。

蒸发器

蒸发器就是室内机里面的，管子组成的，套有翅片。通过加热使溶液浓缩或从溶液中析出晶粒的设备。主要由加热室和蒸发室两部分组成。加热室向液体提供蒸发所需要的热量，促使液体沸腾汽化;蒸发室使气液两相完全分离。加热室中产生的蒸气带有大量液沫，到了较大空间的蒸发室后，这些液体借自身凝聚或除沫器等的作用得以与蒸气分离。

四通阀

四通阀，液压阀术语，是具有四个油口的控制阀。四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。

毛细管组件

毛细管组件包括毛细管和单向阀。其中单向阀普遍应用于空调室外机中，它由辅助毛细管及单向阀组成，空调不同型号的机器的单向阀组件大同小异。在单向阀上有一个箭头，它表示气流

只能是按照箭头的方向流动，反向则停止，只能从辅助毛细管通过。单向阀组件它安装在室外机的下后方，通常有一块黑颜色的减震块包着，包沥青是起消音的作用。

单向阀组件只用在空调制热过程中，制冷中单向阀组件是不起作用的。单向阀组件在制热时的作用是为了增大制冷剂的流动阻力，减小制冷剂的流动速度，使制冷剂在室外机充分蒸发，使压缩机排出的制冷剂气体变为制冷剂液体，提高空调制热效果。

二、空调的工作原理

空调分为单冷空调和冷暖两用空调，工作原理是一样的，空调以前大多一般使用的制冷剂是氟利昂。氟利昂的特性是：由气态变为液态时，释放大量的热量。而由液态转变为气态时，会吸收大量的热量。(即先吸热气化再液化放热)空调就是据此原理而设计的。

压缩机将气态的制冷剂压缩为高温高压的气态制冷剂，然后送到冷凝器(室外机)散热后成为常温高压的液态制冷剂，所以室外机吹出来的是热风。

然后到毛细管，进入蒸发器(室内机)，由于制冷剂从毛细管到达蒸发器后空间突然增大，压力减小，液态的制冷剂就会汽化，变成气态低温的制冷剂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风;空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。

制热的时候有一个叫四通阀的部件，使制冷剂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。

其实就是用的初中物理里学到的液化(由气体变为液态)时要排出热量和汽化(由液体变为气体)时要吸收热量的原理。

环保型空调工作原理：

用循环水泵不间断地把水箱内的水抽出，并通过布水系统均匀地喷淋在蒸发过滤层上，室外热空气进入蒸发降温介质，在蒸发降温介质CELdek(特殊材质的蜂窝状过滤层，让降温效果更理想，瑞典的高科技专利产品)内与水充分进行热量交换，因水蒸发吸热而降温的清凉、洁净的空气由低噪音风机加压送入室内，使室内的热空气排到室外，从而达到室内降温的目的。

一台好的空调能增加我们的生活舒适度。以上就是关于空调的简单介绍，希望对大家有所帮助。关注小编，让我们为您的幸福生活保驾护航。

1、循环泵：被称为空调的心脏，是使热量从蒸发器的吸热部分到凝缩器的放热部分的结构；

2、制冷剂：与空气进行热交换的部分，采用铜管铝片构成，显著增加热交换的面积，帮助空调实现强速冷暖；

3、四方阀：使冷暖房切换的阀门；

4、节流减压机构：通过使径路细化来达到减压的效果，毛细管采用1到2.1毫米的铜管，膨胀阀采用脉冲马达阀门的开闭来进行减压；

5、空气过滤器：为了吸附冷媒润滑油中的异物，在冷媒回路中设有金属网，通常将过滤器设置在二方阀及减压机构之间、以及压缩机的储蓄器中；

6、消音器：使冷媒回路中管径扩大，防止从压缩机吐出部发出。
