VRV（Variable Refrigerant Volume）空调系统——变制冷剂流量多联式空调系统（简称多联机），通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时满足室内冷、热负荷要求的直接蒸发式制冷系统。

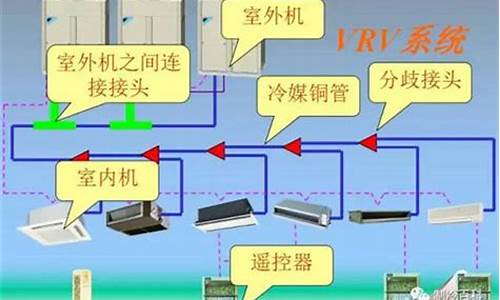

VRV系统由室外机、室内机和冷媒配管三部分组成。一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。

VRV 空调系统规格：

(1)最大室外机连接数为4 台；

(2)最大室外机组合容量为72HP：

(3)最大室内机连接数为96台；

(4)室内机与室外机的容量比为50%~130%：

(5)第一分歧到最远室内机配管长度150米；

(6)室内外机最大高度差当室外机在上时为90 米，当室外机在下时为90米；

(7)最大总配管长度为1000米。

制冷剂的问题

由于VRV 空调系统的管道接头较多，增加了制冷剂泄漏的可能性，且系统的内容积过大，增大了制冷剂充灌量，因此空调机安装的房间要求设计成：在出现制冷剂泄漏时，其浓度不会超过极限值。以制冷剂R410A 为例，它没有毒性和易燃性，但是当浓度上升时却存在窒息危险。

其极限浓度计算方法是：制冷剂总量(千克)/安装室内机房间的最小容积(立方米)≤浓度极限(千克/立方米)用于一拖多的制冷剂的浓度极限为0．3 千克/立方米。浓度可能超过极限值的房间，与相邻房间要有开口，或者安装跟气体泄漏探测装置连锁的机械通风设备。

vrv空调系统是什么意思

VRV空调是一种多联机变频空调系统，全称为Variable Refrigerant Volume，也叫VRF空调，全称为Variable Refrigerant Flow。它是由日本的大金空调公司于1982年研发出来的，是一种集中供冷、分户控制的空调系统。

VRV空调系统采用一台大型的空气源热泵或水源热泵作为主机，通过管道连接多个室内机，室内机可以根据需要单独控制温度和风量，从而实现不同区域的独立控制。VRV空调系统还采用了变频技术，可以实现精确的温度控制，节能效果非常明显。

VRV空调系统适用于大型商业建筑、办公楼、酒店、医院等场所，可以满足不同房间的不同需求，提高室内舒适度，同时节约能源，降低运行成本。

vrv空调是什么意思

转：VRV（Variable Refrigerant Volume System），变制冷剂流量系统VRV空调系统是通过变频控制经过制冷机的制冷剂流童，进而调节供冷量(或供热量)的空调系统。这种空调系统主要适用于商业办公楼，也可用于饭店、医院、学校、高级别墅等建筑。变频控制VRV空调系统，由于系统结构简单，控制灵活，高效节能，空调加氟占地少.安装方便。维修简便以及能满足各类建筑对环境质量的不同要求，已被30多个国家和地区所采用.得到了国际空调制冷界的肯定。目前.我国广州、北京、上海已有近二十多个单位采用了这种空调系统。变频控制VRV空调系统由一台(或2~3台)室外机和多台室内机(一个系统最多连接16台或30台室内机)，通过冷媒管道及专用管道配件(接头、端管)连接而成。其连接方式有三种.即:线性分流式、端管分流式和组合式。线性分流方式.是通过冷媒管道接头将室内外机连接在一起。这种配管方式适用于纵深较长的大房间。端管分流方式，是通过冷媒管道端管将室内机和室外机连接在一起、这种连接方式.可向左或向右两边伸展，对多室空调配管有较好效果，将来若增设室内机，也能适应。组合方式，是上述两种配管方式的组合.适用于房间布局较为复杂的建筑。变频控制VRV空调系统的室内机有天花板嵌人式(双向气流或多向气流).天花板嵌入式角落型，空调加液天花板悬吊式.天花板嵌人带风管暗装式.落地式(明装或暗装)，挂壁式等多种型式。室内机单台制冷觉从2.Zkw至28kw有十多种规格近70个机种供选择。热泵型的室内机供热量从2.skw到31.5KW近十种规格。热回收型的VRV空调系统可以实现同时供冷和供暖运行。室外机的制冷量从14kw到28kw三种规格8个机种供选择。连接室内 机与室外机的制冷剂管道的实际延伸长度为l00m，其高差可达50m。室内机之间的最大高差为15m。

什么是vrv系统

VRV空调系统，又叫多联机，是变制冷剂流量多联式空调系统的简称。

通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时满足室内冷、热负荷要求的直接蒸发式制冷系统。VRV空调与中央空调在系统组成、应用领域和循环媒介上稍有区别：

1、系统组成。

VRV系统由室外机、室内机和冷媒配管三部分组成。一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。

中央空调系统由一个或多个冷热源系统和多个空气调节系统组成，该系统不同于传统冷剂式空调，集中处理空气已达到舒适要求。

采用液体气化制冷的原理为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供所需热量，用以抵消室内环境热负荷。

2、应用领域。

VRV是小型中央空调的一种，多用于大户型，比如家用别墅、小型商用空间用的比较多；中央空调多用于大型商场、写字楼等场所。

3、循环媒介。

VRV循环介质是氟系统的，中央空调循环介质是水系统的。

VRV空调系统的局限性：

传统VRV系统将制冷剂通过铜管送到空调空间各个地方，制冷冷媒用量巨大，所有服役制冷机器的制冷剂最终都是要排放到空气中，当今普遍使用的制冷剂，即使环保冷媒，也存在着较高的温室气体效应，这种制冷剂用量巨大的系统实际上在环保上存在先天的缺陷。

传统VRV系统不但存在制冷冷媒用量巨大的问题，而且制冷剂在制冷空间（多数在吊顶里面，还有穿越墙体的管道）泄露不易检测，难以维修，初始安装也极其不便。

由于VRV大量采用旁通换热器来分区供冷（热），系统在运行工况下，参与循环的制冷剂充液量具有不可预测性，从而系统需要较大的气液分离和储液器来调节，这些容器中常常驻留冷冻油，使得在一些工况下，如果没有油分, 压缩机回油困难，压缩机可靠性下降。

vrv系统是为变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。VRV是依赖于机电方面的变频技术而产生的空调系统设计安装方式。该系统由日本大金工业株式会社于1982年开发上市，“VRV”也成为大金变冷媒流量多联系统的注册商标，因此，现业界也用“VRF”一词对同类系统加以区分。

VRV（VariableRefrigerantVolume）系统，为变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。VRV是依赖于机电方面的变频技术而产生的空调系统设计安装方式。自从大金公司80年代发明了VRV系统之后，很多极其注意空间利用的商铺都选择这种算不上真正中央空调的新系统。由于VRV系统只是输送制冷剂到每个房间的分机，所以不需要设计独立的风道（新风系统另外安排风道），做到了设备的小型化和安静化。给建筑设计单位，安装公司以及业主都提供了便捷，舒适和经济的完美选择。进入21世纪以后，大金不断完善VRV技术，结合现在流行的以太网技术来提供从各分机到主机甚至远程监控的控制能力。并克服了VRV系统与集中式中央空调相比最大的缺点——增加了独立设计协同控制的新风系统。
