天然气除了可以用于烹饪外，还可以用来供暖，目前在北方家庭中不少供暖燃料都是天然气，那么，天然气供暖原理是什么?假如室内采用的是天然气供暖，或是即将要用天然气来供暖，那么，天然气供暖注意事项有哪些?

一、天然气供暖原理是什么

1、当锅炉待机工作状态下，当锅炉感知到有采暖需求时，风机启动，开始30秒的前吹扫，形成燃烧仓负压，空气进入燃烧仓;风压差开关启动，开启燃气电磁阀，燃气进入燃烧仓和空气预混;循环水泵开始工作;同时点火电极开始放电形成电弧会燃气点燃，燃气燃烧后火焰把主换热器中的锅炉炉水加热用于热交换，循环水泵将热水送出和二次系统热交换用于采暖或供热。

2、当有生活热水需求时，生活热水流量开关启动且切换电磁三通阀，锅炉炉水通过换热器把生活热水换热，之后供应生活热水。

3、天然气壁挂炉有防冻保护、防干烧保护、温度过高保护、意外熄火保护、水泵防卡保护等多类安全保护措施。当燃气热水器在工作过程或点火过程产生缺水、缺电、缺燃气、水压不足、热水温度过高、意外吹熄火等故障现象时，系统将自动关闭进行安全保护。

二、天然气供暖注意事项有哪些?

1、每次点火之前要检查天然气取暖器是否漏气，设置取暖器的房间的进、排气口是不是敞开，保证在没有漏气的情况下使用，漏气之后就很容易发生爆炸。

2、防止不熟悉操作方法的人、少年儿童、神智不特别清楚的老年人等操作天燃气取暖器，也不许酗酒者进行操作。操作方法不当最较容易造成天然气泄漏，或者燃气管道的损坏。

3、天燃气取暖器有耗氧的问题，要常常开窗通风，倘若室内氧气含量太低的话，就容易出现呼吸困难的情况，严重时还会造成二氧化碳中毒，因此要经常开窗通风，使空气充分流通，使氧气含量保持平均。

4、无论天燃气取暖器工作和否，均不能在取暖器上放置物品，放置物品容易让物品被烤坏或者腐蚀取暖器，导致泄露而出现危险问题。

5、用直排式取暖器时，连续采暖时间以1小时以内为佳，不应超过2小时。

6、采暖期以后，应把燃气取暖器的燃气与冷热水阀门关闭。搞好对取暖器保养，倘若使用的是红外线取暖器或热风取暖器，要擦拭干净，用纸包好或装入纸袋，最好是在干燥通风的位置上放着。

天然气供暖原理是什么?天然气供暖的原理是根据相关原则来进行，也不是盲目采用。天然气供暖注意事项有哪些?采取天然气供暖最重要的就是安全问题要做好，不做好安全问题肯定是会影响到日常使用。

家用天然气热水器的结构原理

导语：目前大多数的家庭使用的热水器类型一般都是煤气热水器、太阳能热水器、电热水器、还有天然气热水器。至于哪个类型的热水器比较的节能，或者使用比较简便并且寿命较长是公说公有理。有的人认为这个好用，有的认为那个好用。所以要我们具体说那个类型的热水器好用，我们也不知道，这要看具体情况了，每个家庭的使用情况都不一样。现在，土巴兔小编就具体的介绍一下天然气热水器，给大家做个参考。

天然气热水器的工作原理：天然热水器是指我们通过消耗天然气，将它作为燃料燃烧使水管发热，然后水管通过热传递将热量传递给水管里的水，也就是对它进行加热使冷水变为热水这样的一个过程。我们通过转到电源开关启动脉冲点火器，使天然气燃烧，然后同时打开了水阀，使水源源不断的流进燃烧管加热。如果我们关掉电源，天然气也会随之灭掉，不再燃烧。所以现在大家应该知道天然气热水器最主要的就是要消耗天然气，而天然气还是比较贵的。

天然热水器的优缺点

优点：天然热水器不像电热水器那样，想要使用必须提前15分钟或者更早时间就要提前打开，对水进行加热。它也不需要像太阳能热水器那样，只有晴天才可以使用加热。天然热水器只要你想什么时候使用，只要打开15秒水就热了，而且可以一直使用。而电热水器需要提前打开加热不说，使用量还受限。比如我们淋雨回来想要快点洗澡，使用天然气热水器我们就可以马上去洗，而使用电热水器我们还要等待。而且它的占地空间小，不像电热水器或者太阳能那样。

缺点：天然热水器的安全系数不如电热水器高。如果我们在封闭的浴室洗澡，燃气泄漏我们不知道容易造成一氧化碳中毒。天然气热水器安装比较不方便，成本较高。如果管道较长，那么消耗的热量也要比较多。有时候我们还会遇到点火系统故障，加热不了。有时候加热不均匀，还会导致忽冷忽热，这个在冬天肯定是很多人讨厌的。

使用注意事项

1我们如果家里使用热水器，一定要特别注意观察天然气管道是否变质，如果开始变质要及时更换。

2在浴室洗澡在条件允许的情况下尽量不要紧闭门窗，防止意外的发生。

3家里闻到天然气味道时候，一定要赶快打开门窗通风，不要使用明火，赶快叫电工来修理。

每样东西都有它的亮点跟不足之处，不可能十全十美。天然热水器如果你注意去使用，它也是非常的方便，优点很多。土巴兔小编也不能明确回答你们关于天然气好不好用这个问题，也只能说说它的优缺点让你们自己参考。

家用燃气热水器成为了我们生活不可缺少的家用电器之一，家用燃气热水器的广泛使用也让我们的生活更加的便捷舒适。那么对于家用天然气热水器的结构原理，大家了解的有多少呢？下面我们就一起来来看看家用天然气热水器结构原理的相关知识吧。

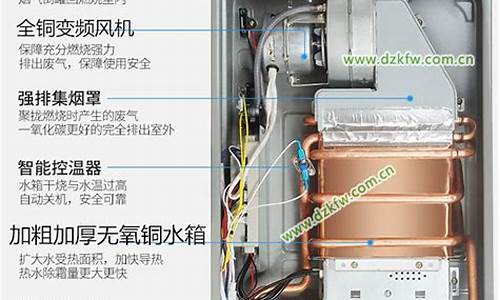

家用天然气热水器的结构

1、外壳

2、给排气装置：半密闭自然排气装置以及密闭式给排气装置

3、燃烧器：喷嘴、引射器、燃烧器头部及火孔

4、热交换器（俗称水箱）

5、水控、气控装置

6、水气联动装置

7、控制系统

①家用燃气燃烧器具电子控制器类型：时序控制器、数字控制器以及模糊控制器。

②感应元件。

③执行元件。

家用天然气热水器的原理

在进水阀和进气阀都己打开、电源已接通的情况下，只要打开热水阀，水就进入热水器，通过水量传感器流向热交换器中的加热水管。

水流经水量传感器时，它内部的磁性转子就转动。位于水量传感器外部又紧临转子的霍尔集成元件发出电脉冲，送至控制电路（电脑）。

当水量传感器中的转子的转速达到某一规定数值时，电脑让燃烧用风机启动。风机内部也安装有一个霍尔集成元件，当风机的转速达到某一规定数值时，燃气主气阀及燃气比例阀打开，燃气进入燃烧器。同时点火器让点火针处火花放电而点火。首先点着的是一只（一排）燃烧器，但火焰很快向所有燃烧器转移，点燃所有燃烧器。这时位于燃烧器上部的火焰检测棒检出火焰信号，通过控制电路将燃烧指示灯点亮，并使燃烧保持下去。

流过热交换器中加热水管的水，被火焰的高温加热成熟水，从热水阀流出。热水温度由面板上的温度调节旋纽设定，而实际出水温度由位于热交换器出口处的热敏电阻测量。电脑将这两个温度进行比较，并通过调节燃气比例阀的开关，调节燃气量t使出水温度达到设定温度。

反过来，关闭热水阀门后，水流停止，水量传感器中的转子也停止转动，脉冲信号消失。电脑通知燃气主气阀及燃气比例阀关闭，燃烧器中的火焰熄灭，但燃烧用风机继续运转大约70秒钟后停止。

在水路中采用了可调式水阀，通过面板上的旋钮可调节水量，从而改变出水温度。同时在热交换器附近接了一只分流管，可让少部分冷水不经加热而直接加到热水中，以期得到低温的热水。

在气路中采用了一只调压阀，可用手动调节燃气压力，改变火力大小。同时还使用了3只切换电磁阀，以得到不同温度的热水。
