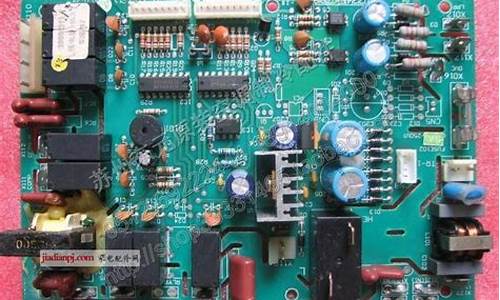

变频空调电路板元件介绍图-变频空调电路板元件

变频器维修检测常用方法(空调变频模块)

一、静态测试

1、测试整流电路

找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常：A.阻值三相不平衡，可以说明整流桥故障；B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。

2、测试逆变电路

将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障。

二、动态测试

在静态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点:

1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。

3、上电后检测故障显示内容,并初步断定故障及原因。

4、如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况，则模块或驱动板等有故障 。

5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。测试时，最好是满负载测试。

三、故障判断

1、整流模块损坏

一般是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏

一般是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，还必须注意检查马达及连接电缆。在确定无任何故障下，运行变频器。

3、上电无显示

一般是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，如启动电阻损坏，也有可能是面板损坏。

4、上电后显示过电压或欠电压

一般由于输入缺相，电路老化及电路板受潮引起。找出其电压检测电路及检测点，更换损坏的器件。

5、上电后显示过电流或接地短路

一般是由于电流检测电路损坏。如霍尔元件、运放等。

6、启动显示过电流

一般是由于驱动电路或逆变模块损坏引起。

7、空载输出电压正常,带载后显示过载或过电流

该种情况一般是由于参数设置不当或驱动电路老化,模块损伤引起。

格力变频空调烧三大件的原因

变频空调电抗器是一种电子元件，主要作用是在变频空调系统中起到滤波和稳压的作用。它可以通过调节电流和电压的相位差来控制电路中的电流和电压，从而实现对电路的稳定控制。

变频空调电抗器的原理是利用电感和电容的特性，通过改变电路中的电流和电压的相位差来实现对电路的控制。当电路中的电流和电压相位差为90度时，电路中的电流和电压的波形会发生变化，从而实现对电路的稳定控制。同时，变频空调电抗器还可以通过调节电路中的电感和电容的值来实现对电路的频率控制，从而实现对变频空调系统的控制。

(1)环境恶劣，灰尘、水气等造成绝缘损坏。因开关电源局部高温已使电路板深度发黄碳化或印制线损坏时，电路板的绝缘和覆铜箔、导线已不能使用，只能整体更换该电路板。查出损坏的元器件后更换新元器件，元器件型号应与原型号一致；在不能一致时，要确认元器件的功率、开关频率、耐压以及尺寸上能否安装，并要与周边元器件保持绝缘间距。

(2)元器件本身寿命问题，特别是开关管或开关集成电路因电流电压负担大，更易损坏。

(3)开关电源变压器漆包线长期在高温下使用出现发黄、焦臭、变压器绕组间击穿、变压器导线因氧化、助焊剂腐蚀而日久断裂。

(4)开关电源变压器本身漏感大，运行时一次绕组的漏感造成大能量的过电压，该能量被吸收元件（如阻容元件、稳压二极管、瞬时电压抑制二极管）吸收时发生严重过载，时间一长吸收元件就会损坏。
